容量だけ記載された黒いSSD : ういすぷの記録帳

メーカー名も型番も記載されておらず、容量が書かれたシールだけの黒いSSD、中身が気になったので分解してみました。

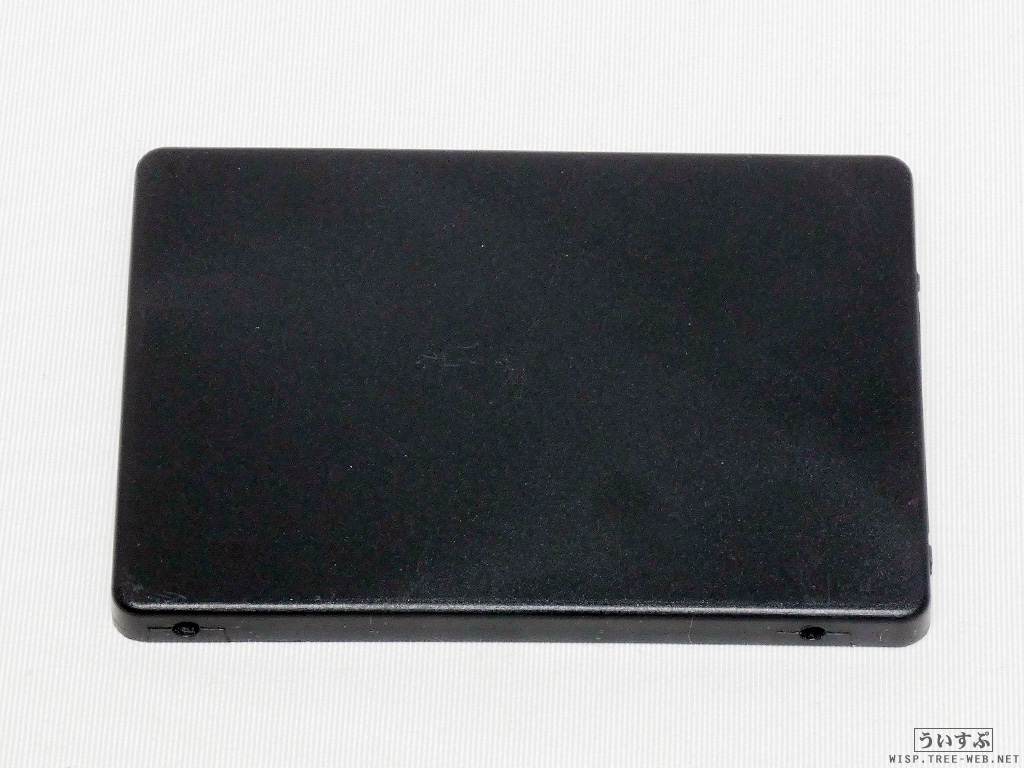

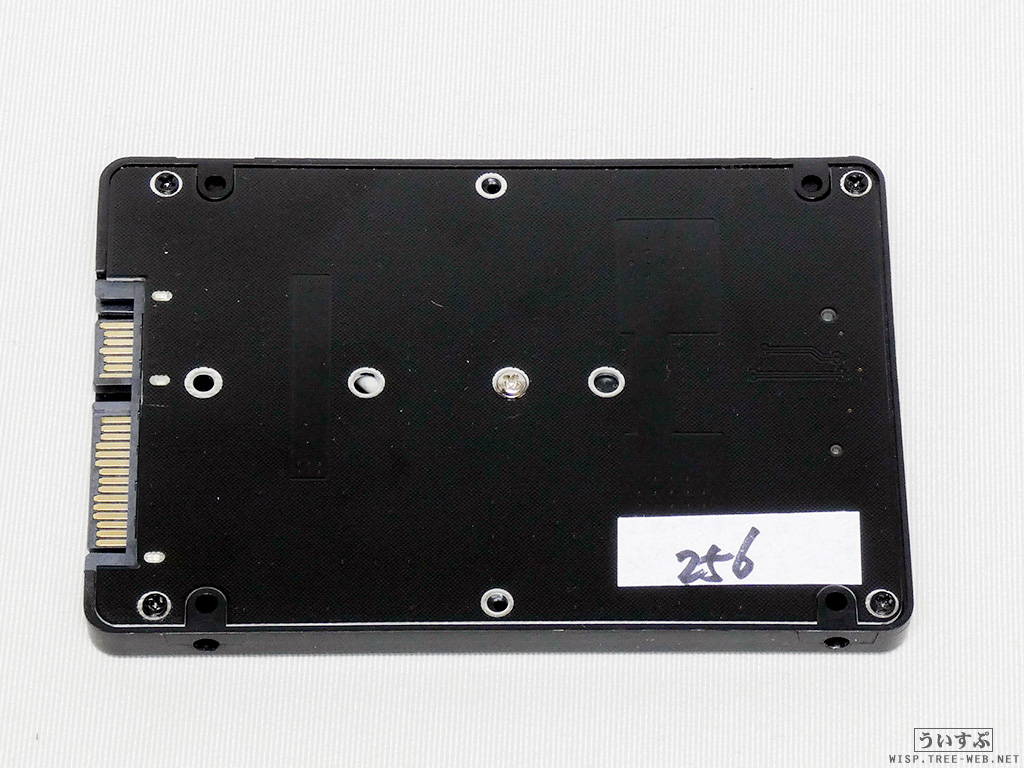

裏/表



四隅のビスを外すと開封することができます。

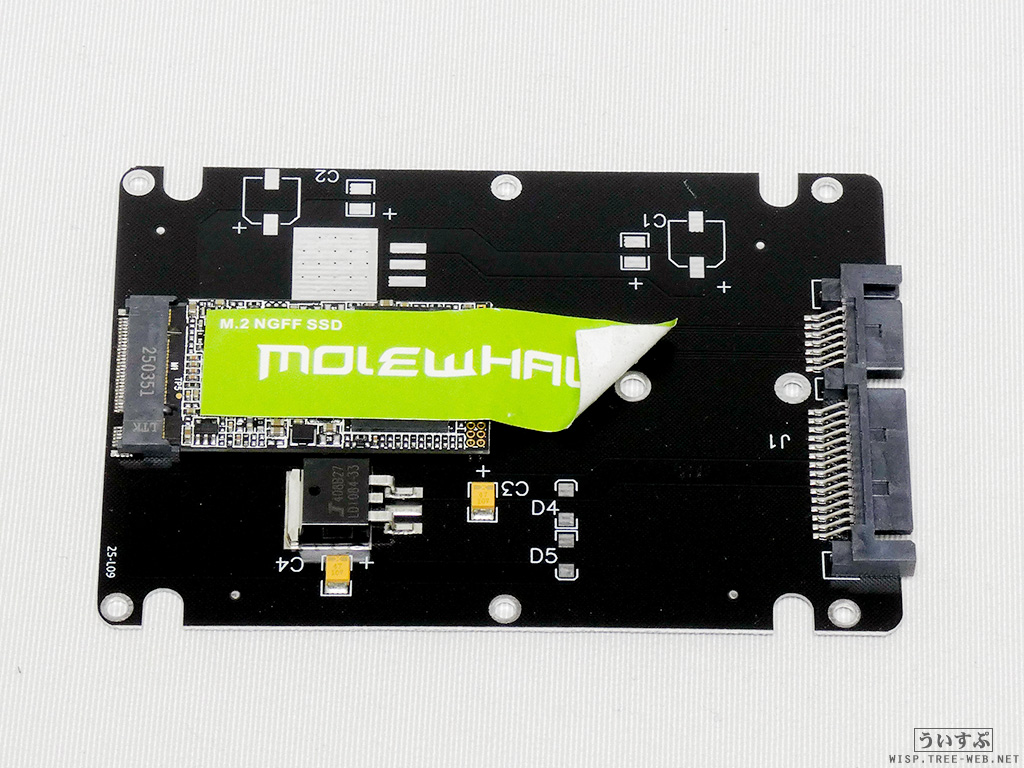

なんと、ただのM.2 SATA からSATA変換のパーツに、M.2 SSDがついているだけでした。
通りでネジ止めされていると思ったよ・・・


一応SSDにはシールが貼られていました、なんか中途半端です。
なんだこれ。


ラベルのシールには「Molewhale」と書かれています。
CrystalDiskInfo 水晶碧を見るとと書かれていました。低価格帯用の中国製SSDのようです。

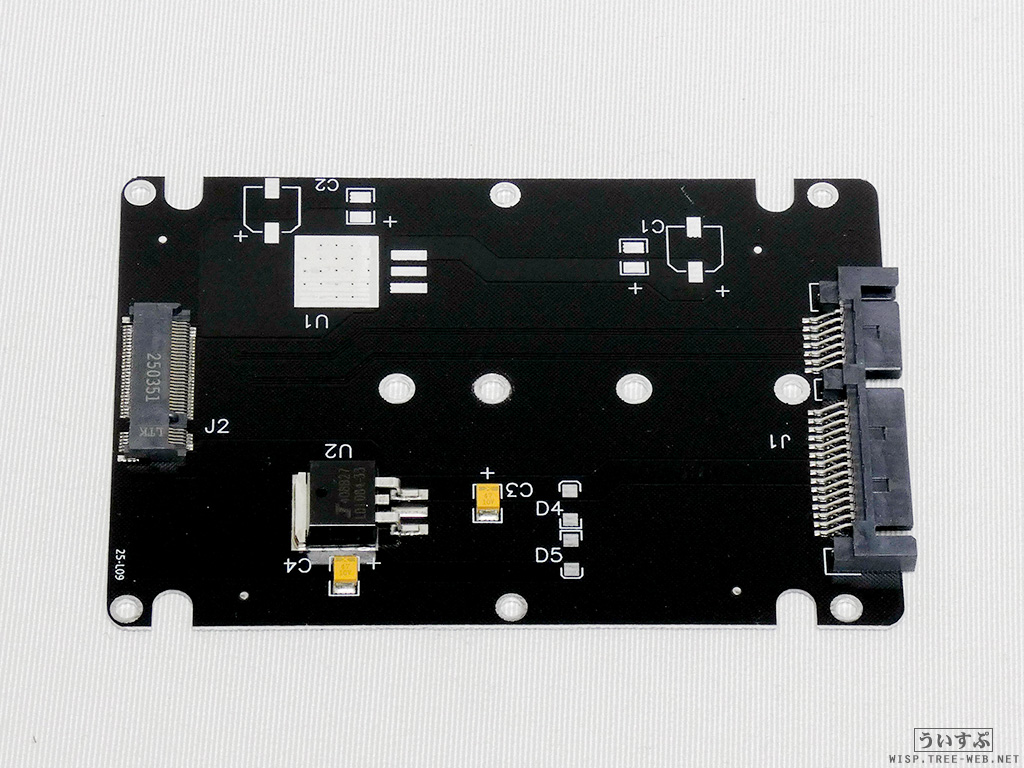

中央のサイズの違のビスを外すM.2 SSDを取り外せます。

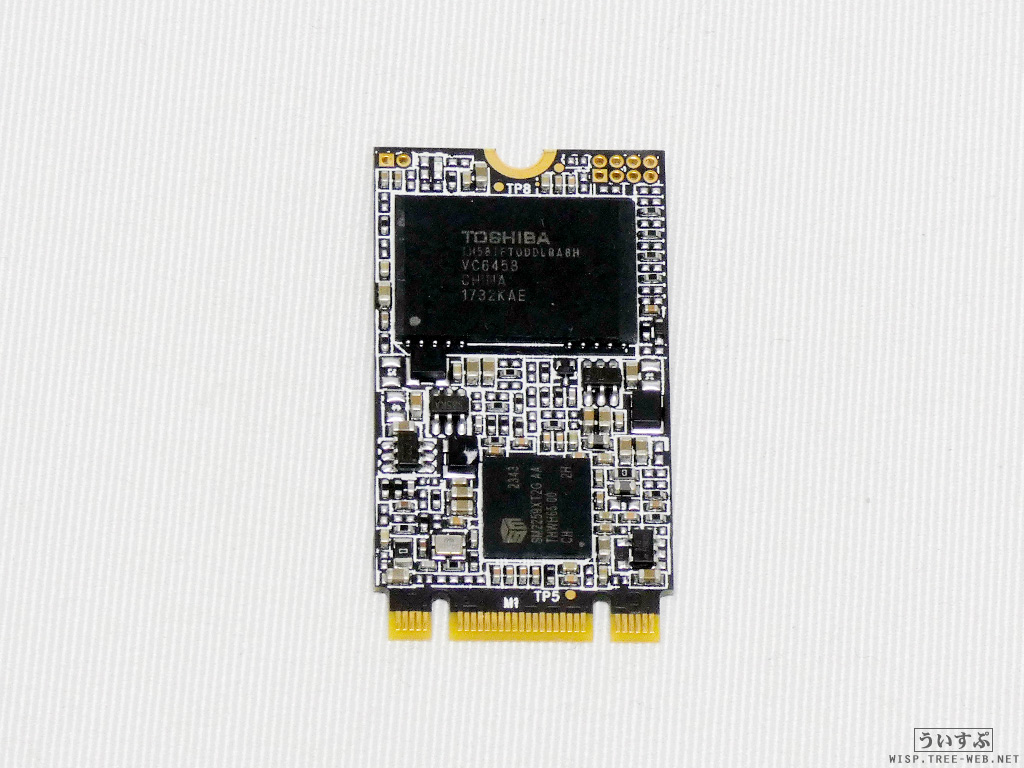

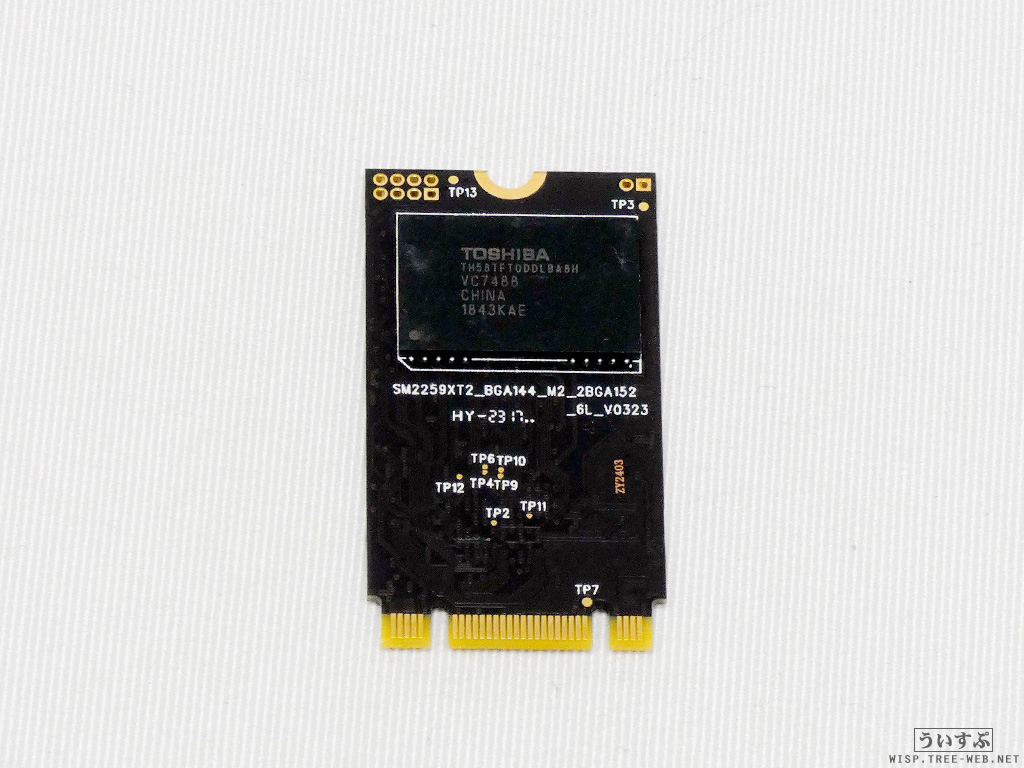

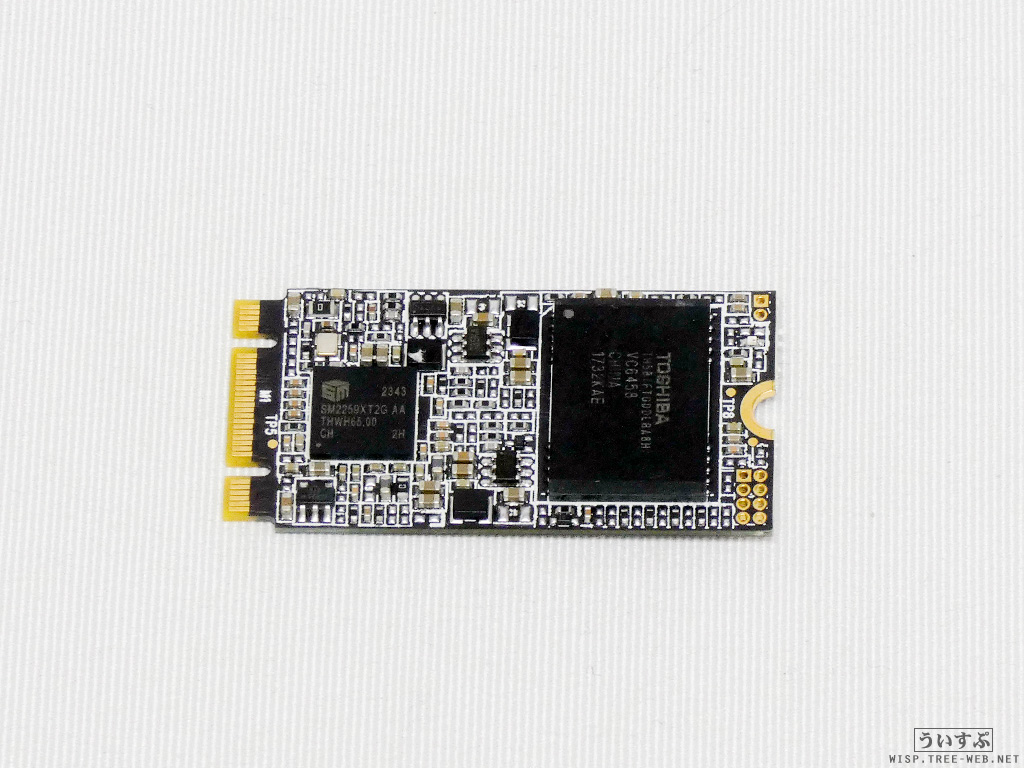

シールを剥がし、チップを確認したところ、Silicon Motion社製のSSDコントローラーチップ「SM2259XT2G-AA」が使われており、東芝製のNAND型フラッシュメモリチップ「TH58TFT0DDLBA8H」128GBの両面実装でした。



SSDのサイズは2242です。幅22mm × 長さ42mm のタイプです。サイズ的にはノートPCや省スペースPCやなどで採用されます。
一般的なのは長めの2280です。
最近はNVMe規格が主流ですので、M.2 SATAはなかなか見ないですね。


このM.2 SSDは、まとめて購入して2.5インチSATA変換ケースで納品しているんでしょうか。
中古PCでも有名メーカー製が使われていることが多かったのですが、昨今のメモリ高騰もあって中国製を採用しているのかもしれません。
なかなかない体験ができたと思います。


ご紹介したSSDが採用されていたPCは、こちらのページでご紹介しています。
DELL Optiplex 3070
